斗式提升機

斗式提升機概述

斗式提升機是利用均勻固接于無端牽引構件上的一系列料斗，豎向提升物料的連續輸送機械。斗式提升機適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。

TD型斗式提升機結構組成

斗式提升機由料斗、驅動裝置、頂部和底部滾筒（或鏈輪）、膠帶（或牽引鏈條）、張緊裝置和機殼等組成。

型式	TH型
結構特征	采用鍛造的環形鏈條作為牽引構件
卸載特征	采用混合式或重力式卸料
適用輸送物料	松散密度ρ＜1.5t/m³的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料
使用溫度	被輸送物料溫度不得超過250⁰C
型號	TH315、TH400、THT500、TH630、（TH800）（TH1000）
提升高度	約在4.5～40范圍內
輸送量	35～185m³/h

注：TH800、TH1000型斗式提升機需要與本廠協商后才能訂貨，輸送量在本表中未列入。

TH型斗式提升機外形尺寸及參數

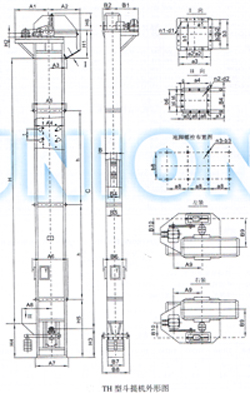

TH型斗式提升機外形尺寸圖

斗提機型號	整體結構尺寸				地腳尺寸			上部機殼尺寸			下部機殼尺寸				中部機殼尺寸
斗提機型號	L	H	H3	S	a8	b8	n3×d3	H1	A2	B2	H5	A7	A8	B5	A4	A5	B3	B4
TH160	C+1300	C-750	750	200	400	350	6×Ф18	900	1000	295	1500	1131	1330	497	1000	1105	280	385
TH200	C+1350	C-750	750	200	400	425	6×Ф18	900	1000	340	1500	1131	1374	506	1000	1105	255	460
TH250	C+1500	C-950	850	200	340	496	8×Ф22	1000	1190	376	1800	1346	1649	598	1180	1362	400	532
TH315	C+1600	C-900	900	250	350	571	8×Ф22	1120	1267	443	1800	1416	1825	695	1250	1396	475	621
TH400	C+1760	C-950	950	250	400	658	8×Ф22	1250	1394	518	1900	1566	2080	793	1400	1546	560	706
TH500	C+2300	C-940	1060	250	360	788	10×Ф26	1400	1545	579	2000	1808	1440	910	1600	1768	670	838
TH630	C+2300	C-950	1250	300	400	918	10×Ф26	1600	1706	644	2200	2028	2720	1066	1800	1968	800	968
TH800	C+2390	C-880	1320	300	450	1100	10×Ф26	1800	1866	709	2200	2208	3110	1216	2000	2148	1000	1148
TH1000	C+2650	C-950	1400	300	410	1360	12×Ф32	2000	2065	825	2350	2460	3560	1460	2200	2370	1200	1370
TH1250	C+2780	C-1000	1500	320	450	1570	12×Ф32	2400	2221	910	2500	2660	4040	1710	2400	2570	1450	1520

斗提機型號	卸料口尺寸												進料口尺寸
斗提機型號	h1	A3	a1	a2	a3	a10	B4	b1	b2	b3	n1	d1	H4	A6	a4	a5	a6	a7	a9	b4	b5	b6	b7	2n	d2
TH160	900	760	500	180	565	620	400	280	180	345	10	ф12	1120	615	180	70	120	20	230	150	100	210	250	6	ф10
TH200	900	790	500	280	565	620	480	355	235	420	10	ф12	1120	640	224	94	140	20	274	200	120	250	290	6	ф10
TH250	1000	890	630	225	700	760	530	400	250	476	10	ф12	1250	765	280	107	180	28	343	250	160	296	362	6	ф12
TH315	1120	940	630	225	700	760	600	475	225	551	12	ф14	1250	830	355	170	145	25	410	315	145	375	425	9	ф12
TH400	1250	1060	710	250	780	850	690	560	250	630	12	ф14	1400	960	450	95	180	30	515	375	180	445	505	9	ф12
TH500	1400	1215	800	300	880	950	810	670	300	750	12	ф18	1600	1125	560	140	210	30	625	475	200	545	605	9	ф12
TH630	1600	1315	900	350	980	1050	940	800	350	880	12	ф18	1800	1290	710	115	200	30	775	600	180	670	730	12	ф14
TH800	1800	1550	1000	300	1080	1150	1140	1000	300	1080	16	ф18	2000	1485	900	160	250	30	970	750	200	830	890	12	ф14
TH1000	2000	1750	1100	300	1200	1260	1360	1200	350	1300	16	ф18	2140	1700	1120	230	300	35	1200	950	250	1040	1110	12	ф14
TH1250	2400	1850	1200	350	1300	1360	1610	1450	404	1550	16	ф18	2300	1940	1400	360	300	35	1480	1180	300	1270	1340	12	ф14

驅動裝置選型

TH型斗式提升機驅動裝置為YY型（即ZLY或ZSY型減速器和Y型電動機配有）。傳動軸驅動功率由下式求得：

QCg

P0=————— ＋Ps＋PL(kW)

3600

式中：PO——傳動軸驅動功率，KW；

Q——斗提機輸送量，t/h；

C——斗提機上、下軸間高度，m；

g——重力加速度，m/s2;

Ps,PL——附加功率，kW,見表8。

PD=———（kW）

式中：η——總效率；

PD——電動機功率，kW;

按上式求出電機功率后，可由表9查得相應的驅動裝置型號、制法。

斗提機型號	驅動裝置	電動機		減速器型號	相關尺寸，mm			重量 kg
斗提機型號	驅動裝置	型號	功率 KW	減速器型號	A1	B1	H2	重量 kg
TH160	Y2Y112	Y100L1—4	2.2	ZLY112-11.2- I（S） II（N）	728	815	205	89
	Y3Y112	Y100L2—4	3					96
	Y4Y112	Y112M—4	4					104
	Y5Y112	Y132S—4	5.5					130
	Y7Y125	Y132M—4	7.5	ZLY125-11.2-I（S）/II（N）			220	153
TH200	Y3Y112	Y100L2—4	3	ZLY112-12.5- I（S） Ⅲ（N）	734	960	205	112
	Y4Y112	Y112M—4	4					127
	Y5Y112	Y132S—4	5.5					154
	Y7Y125	Y132M—4	7.5	ZLY125-12.5-I（S）/II（N）			220	163
	Y11Y140	Y160M—4	11	ZLY140-12.5-I（S）/II（N）			260	235

斗提機型號	驅動裝置	電動機		減速器型號	相關尺寸，mm			重量 kg
斗提機型號	驅動裝置	型號	功率kW	減速器型號	A1	B1	H2	重量 kg
TH250	Y4Y112	Y112M—4	4	ZLY112-18-I（S）/II（N）	698	1023	205	184
	Y5Y125	Y132S—4	5.5	ZLY125-18-I（S）/II（N）			220	195
	Y7Y140	Y132M—4	7.5	ZLY140-18-I（S）/II（N）			260	278
	Y11Y160	Y160M—4	11	ZLY160-18-I（S）/II（N）			280	360
	Y15Y180	Y160L—4	15	ZLY180-18-I（S）/II（N）			320	416
TH315	Y5Y125	Y132S—4	5.5	ZLY125-20-I（S）/II（N）	718	1025	220	205
	Y7Y140	Y132M—4	7.5	ZLY140-20-I（S）/II（N）			260	310
	Y11Y160	Y160M—4	11	ZLY160-20-I（S）/II（N）			280	380
	Y15Y180	Y160L—4	15	ZSY180-20- I（S） III（N）	720	1156	320	536
	Y18Y180	Y180M—4	18.5	ZSY180-20- I（S） III（N）	720	1156	320	564
TH400	Y7Y140	Y132M—4	7.5	ZLY140-20-I（S）/II（N）	854	1318	260	520
	Y11Y160	Y160M—4	11	ZLY160-20-I（S）/II（N）			280	575
	Y15Y180	Y160L—4	15	ZSY180-20- I（S） III（N）			320	672
	Y18Y180	Y180M—4	18.5	ZSY180-20- I（S） III（N）			320	690
	Y22Y200	Y180L—4	22	ZLY200-20-I（S）/II（N）			345	827
TH500	Y11Y160	Y160M—4	11	ZLY160-20-I（S）/II（N）	1042	1394	280	658
	Y15Y180	Y160L—4	15	ZSY180-20- I（S） III（N）			320	708
	Y18Y180	Y180M—4	18.5	ZSY180-20- I（S） III（N）			320	830
	Y22Y200	Y180L—4	22	ZLY200-20-I（S）/II（N）			345	858
	Y33Y224	Y200L—4	30	ZLY224-20-I（S）/II（N）			370	946
TH630	Y18Y200	Y180M—4	18.5	ZSY200-22.4-I（S）/II（N）	1042	1589	345	1098
	Y22Y200	Y180L—4	22	ZSY200-22.4- I（S） II（N）			345	1157
	Y30Y224	Y200L—4	30	ZSY200-22.4- I（S） II（N）			370	1206
	Y37Y250	Y225S—4	37	ZSY250-22.4- I（S） II（N）			400	1434
	Y45Y250	Y225M—4	45	ZSY250-22.4- I（S） II（N）			400	1578
TH800	Y30Y224	Y200L—4	30	ZSY224-28-I（S）/II（N）	1178	1904	370	1556
	Y37Y250	Y7225S—4	37	ZSY250-28-I（S）/II（N）			400	1784
	Y45Y280	Y225M—4	45	ZSY250-28-I（S）/II（N）			455	1928
	Y55Y315	Y250M—4	55	ZSY315-28-I（S）/II（N）			495	2184
	Y75Y355	Y280S—4	75	ZSY355-28-I（S）/II（N）			540	2724

斗提機型號	驅動裝置	電動		減速器型號	相關尺寸，mm			重量kg
斗提機型號	驅動裝置	型號	功率KW	減速器型號	A1	B1	H2	重量kg
TH1000	Y37Y280	Y225S—4	37	ZSY280-31.5-I（S）/II（N）			455	2184
	Y45Y315	Y225M—4	45	ZSY315-31.5-I（S）/II（N）			495	2578
	Y55Y355	Y250M—4	55	I（S） ZSY355-31.5- II（N）			540	3124
	Y75Y355	Y280S—4	75	I（S） ZSY355-31.5- II（N）			540	3450
	Y90Y400	Y280M—4	90	ZSY400-31.5-I（S）/II（N）			590	4039
TH1250	Y55Y355	Y250M—4	55	ZSY355-31.5- I（S） II（N）	1285	2345	540	3689
	Y75Y355	Y280S—4	75	ZSY355-31.5- I（S） II（N）			540	4015
	Y90Y400	Y280M—4	90	ZSY400-31.5- I（S） II（N）			590	4604
	Y110Y400	Y315S—4	110	ZSY400-31.5- I（S） II（N）			590	4689
	Y132Y450	Y315M1—4	132	ZSY450-31.5-I（S）/II（N）			640	5716

注：表中右裝傳動裝置，減速器裝配型式為Ⅰ(S)或Ⅰ(N)；左裝傳動裝置，減速器裝配型為Ⅱ(S)或Ⅱ(N)。
